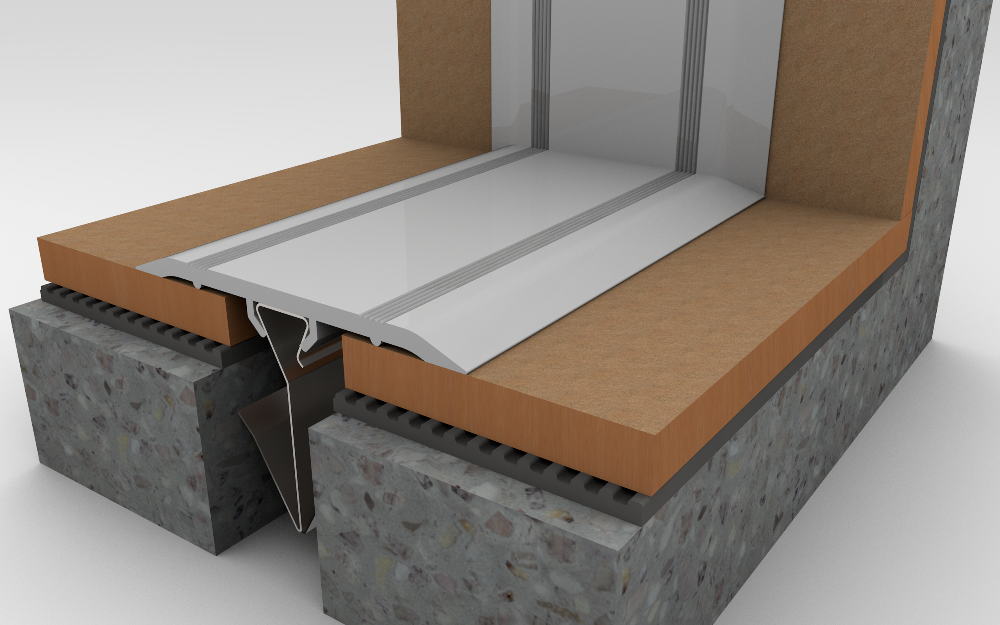

Накладной профиль с клипсами AV 13

Для отображения цены выберите цвет

Описание товара:

    Для стен и полов
    Простота монтажа
    Привлекательный внешний вид
    Широкий выбор покрытий
    Ширина швов 80 мм

  • Характеристики
    • Материал: Алюминий 6060, нержавеющая сталь AISI 304 (клипса)

      Цвет: Алюминий

      Стандартная длина: 3 метра

      На заказ: Любой цвет по каталогу RAL, анодирование, декорирование под дерево

      Монтаж: Осуществляется на распорные клипсы: для стен и потолков – 1 штука на метр; для полов - 2 штуки на метр для клипс “S” и 1 штука на метр для клипс “L”. Следуйте рекомендациям по монтажу из брошюры «Подбор и монтаж профилей Dewmark. Общие рекомендации».

  • Технические данные
    • Профиль Ширина шва, F (мм) Монтажная высота, H (мм) Видимая ширина профиля, S (мм) Общая ширина профиля, Sm (мм) Горизонтальные деформации, ΔF (мм) Вертикальные деформации, ΔFh (мм) Допустимые нагрузки, кН

      AV 13/70/S W
      20-40 40 70 70
      20 (± 10) 10 (± 5)
      AV 13/70/L W
      40-60 60 70 70
      20 (± 10)
      10 (± 5)
      AV 13/70/S F*
      20-40 40 70 70
      20 (± 10)
      10 (± 5)
      AV 13/70/L F*
      30-60 60 70 70
      20 (± 10)
      10 (± 5)
      AV 13/100/L F* 40-80 60 100 100 40 (± 20) 10 (± 5)

      AV 13/150/L F* 40-80 60 150 150 40 (± 20)
      10 (± 5)

      Угловые версии (шов вдоль стены)
      AV-E 13/70/S
      20-40
      40
      60
      60
      20 (± 10)
      10 (± 5)

      *Использование в полах с пешеходными нагрузками (индекс F)
