Профиль с гибкой вставкой SV 23/50

Описание товара:

Для стен и полов при низком пешеходном движении
Простота монтажа
Привлекательный внешний вид
Широкий выбор цветов вставки
Ширина швов до 50 мм

  • Характеристики
    • Материал: Алюминий 6060, пластифицированный ПВХ (ультрафиолето-, озоностойкий; диапазон рабочих температур:-30°C…120°C)

      Цвет: Черный, серый (7035), бежевый (1015)

      Стандартная длина: алюминий — 3 метра, вставка — 25 метров

      На заказ: Любой цвет вставки по каталогу RAL

      Монтаж: Неровности поверхности, на которую фиксируется профиль, должны быть устранены с помощью выравнивающего раствора MAPEGROUT или аналогичного. Алюминиевые направляющие должны быть установлены на обеих сторонах шва и закреплены с помощью анкеров, исходя из рекомендаций по выбору крепежа. Для облегчения монтажа вставки использовать смазку WD-40 (или аналог). Следуйте рекомендациям по монтажу из брошюры «Подбор и монтаж профилей Dewmark. Общие рекомендации».

      Дополнительно: Профиль может комплектоваться различными вставками (см. стр. «варианты вставок»)
  • Технические данные
    • Профиль Ширина шва, F (мм) Монтажная высота, H (мм) Видимая ширина профиля, S (мм) Общая ширина профиля, Sm (мм) Горизонтальные деформации, ΔF (мм) Вертикальные деформации, ΔFh (мм) Допустимые нагрузки, кН

      SV 23/5015 50 15 55 156 20 (+10/-10)
      10 (+5/-5)
      пешеходные*
      SV 23/50/20 50 20 55 158 20 (+10/- 10 (+5/-5) пешеходные*
      SV 23/50/30 50 30 55 190 20 (+10/-10) 10 (+5/-5)
      пешеходные*
      SV 23/50/50 50 50 55 190 20 (+10/-10) 10 (+5/-5)
      пешеходные*
      SV 23/50/70 50 70 55 178 20 (+10/-10)
      10 (+5/-5)
      пешеходные*
      SV 23/50/80 50 80 55 178 20 (+10/-10)
      10 (+5/-5)
      пешеходные*

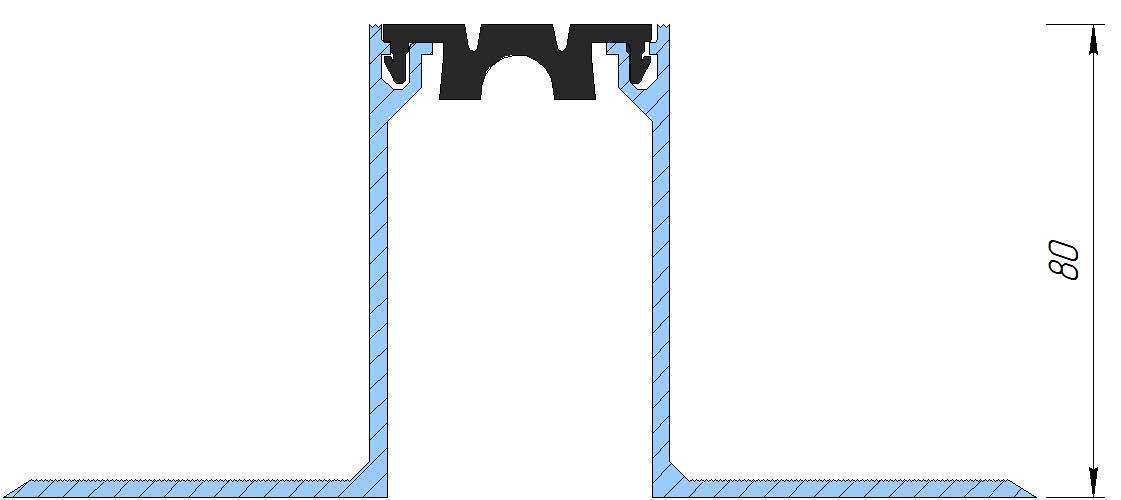

  • Чертежи
